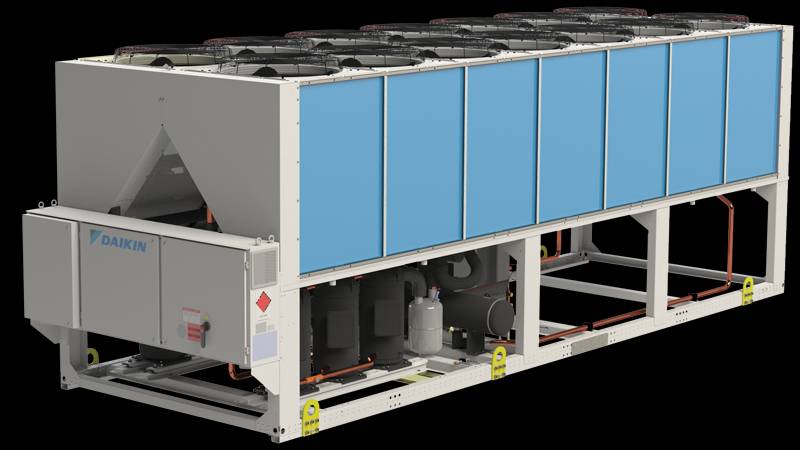

Folyadékűtő szerviz, karbantartás
Egy hibafeltárás (diagnosztika) meghibásodott berendezés célja a hiba okának pontos azonosítása, hogy az azt követő javítás hatékonyan és biztonságosan elvégezhető legyen.
Az eljárás a készülék típusától, adottságaitól, funkciójától, gépészeti kialakításától függően több lépésből állhat, amelyek logikai sorrendben követik egymást.
- Előzetes információgyűjtés
- Hibajelzés felvétele: mi a panasz (nem fűt, nem hűt, hibakód, zaj, leállás stb.).
- Üzemeltetői információk: mikor kezdődött a probléma, volt-e előtte karbantartás, áramszünet, vezérlési beavatkozás.
- Dokumentáció áttekintése: gépkönyv, kapcsolási rajz, hűtőközeg típusa, vezérlés leírása
- Vizuális és általános ellenőrzés
- Általános állapot: szivárgásnyomok, korrózió, sérülések, szennyeződés.
- Villamos csatlakozások: lazult, égett vagy oxidált kötések.
- Szelepek, érzékelők, csövek: nincsenek-e elzárva, eltömődve vagy megsérülve.
- Környezeti feltételek: megfelelő levegőáramlás, hűtővíz-ellátás, hőleadás biztosítva van-e.
- Villamos és vezérlési rendszer ellenőrzése
- Tápfeszültség, biztosítékok, megszakítók ellenőrzése.
- Vezérlőegység és hibakódok kiolvasása.
- Érzékelők mérése (NTC, PT1000 stb.) → valós értékek összevetése a referenciaértékekkel.
- Relék, kontaktorok, mágnesszelepek működésének tesztelése.
- Kommunikációs hiba (BMS, Modbus, CAN-busz) ellenőrzése.
- Hűtőkör(ök) vizsgálata
- Nyomásmérés: szívó- és nyomóoldali nyomás értéke, összevetve a hűtőközeg típushoz tartozó táblázatokkal.
- Túlhevítés és utóhűtés mértékének az ellenőrzése.
- Kompresszor működése: indulás, áramfelvétel, zaj, rezgés.
- Expanziós szelep működése (nyit/zár, szabályozási reakció).
- Kondenzátor és elpárologtató hőmérsékletkülönbsége, hőátadás.
- Hűtőközeg mennyiség: alul- vagy túltöltött állapot jelei.
- Olajszint és olajállapot vizsgálata, ha szükséges.
- Hidraulikai rendszer ellenőrzése
- Szivattyúk: működés, irány, áramfelvétel.
- Térfogatáram és nyomáskülönbség a hőcserélőkön.
- Szűrők, szelepek, légtelenítés állapota.
- Visszatérő és előremenő hőmérséklet mérése.
- Elemzés és diagnózis
A mért adatok alapján azonosítható:
- hűtőközeg-hiány vagy túltöltés,
- eltömődött kondenzátor/elpárologtató,
- hibás érzékelő vagy szabályozási hiba,
- mechanikai meghibásodás (kompresszor, szelep, szivattyú),
- villamos hiba (relé, kontaktor, vezérlés).
- Jegyzőkönyv és javaslat
- Hibák dokumentálása (fotó, mérési adatok, hibakódok).
- Javítási javaslat: mely alkatrészeket kell cserélni vagy tisztítani.
- Üzembe helyezési javaslat: beállítás, kalibrálás, nyomáspróba, vákuumozás, újratöltés.
- Hűtőközeg lefejtése, vákuumozás és töltés csak engedéllyel történhet (F-gáz szabályozás szerint).
A folyadékhűtő (chiller) berendezések, hőszivattyú berendezések, VRV, VRF rendszerek, kereskedelmi hűtőaggregátok és hűtőrendszerek időszakos karbantartása is rendkívül fontos, mert közvetlenül befolyásolja a berendezés hatékonyságát, élettartamát és üzembiztonságát.
Karbantartás eljárása a készülék típusától, adottságaitól, funkciójától, gépészeti kialakításától függően több lépésből állhat:
- A kondenzátor tisztítása, mosása
- A berendezés kapcsolószekrényének tisztítása
- Elpárologtató vízoldali közeg fajtájának a megállapítása (víz vagy glykol), felülvizsgálata, ellenőrzése. Amennyiben a közvetítő közeg fagyálló folyadék (pl. glykol), abban az esetben a fagyáspont bemérése szükséges!
- A nyomástávadó, hűtőközeg és vízhőmérséklet érzékelő szenzorok hővezető pasztával történő átkenése (amennyiben a készülék érzékelői hővezető pasztával vannak rögzítve)
- A hűtőrendszer nedvességének vizsgálata
- A berendezés vázszerkezetének, burkolatainak a bontás nélkül hozzáférhető csavarkötéseinek ellenőrzése és utánhúzása
- A berendezés kapcsolószekrényén belül a villamos csatlakozócsavarok, mágneskapcsolók, hőkioldók, biztosítékok csavarzatainak ellenőrzése és után húzása
- Olajfűtő patronok ellenőrzése
- Hűtőközeg folyadékszűrők ellenőrzése
- Az üzemviteli nyomások és hőmérsékletek mérése, ellenőrzése kézi mérőműszerek alkalmazásával. A hűtőközeg Nyomó (magas nyomás) oldali (kondenzációs) és Szívó (alacsony nyomás) oldali (elpárolgási) nyomásának ellenőrzése méréssel
- Az utóhűtés mértékének az ellenőrzése
- Adagoló (expanzió szelep) működésének ellenőrzése
- Víz oldali áramlásőr működésének ellenőrzése
- A kompresszor(ok) olajszintjének és állapotának az ellenőrzése
- Kompresszor(ok) áramfelvételének a mérése
- Munkalap elkészítése, esetlegesen észlelt hibák leírása, indokolt esetben javítási javaslat!
